【Terraform】Terraformで作るAWSインフラ！ALBとEC2構成で「Hello World!」表示

この記事を共有する

目次

はじめに

こんにちは、サービスGの羽生です。
クラウド環境を管理コンソールから手作業で作るの面倒ですよね！ 今回は Terraform を使って、ブラウザから 「Hello World!」 を表示できる環境を作ってみます！
さらに、 Amazon EC2(以下、EC2)にAWS Systems Manager(以下、SSM)で接続し、外部通信が可能な状態まで確認していきます。

前提

以下の準備が整っていることを前提に進めます。
  • 作業用の EC2 にTerraform がインストール済みであること
  • 作業用の EC2 に AWS CLI がインストール済みで、認証設定が完了していること

環境準備ができていない場合は、以下のドキュメントをもとに設定作業を実施してください。

・Terraform インストール
Install Terraform

・AWS CLI インストール
AWS CLI の最新バージョンのインストールまたは更新

概要

構築

以下の環境を構築します。

  • Amazon VPC(以下、VPC)：パブリック＋プライベートサブネット
  • EC2：プライベートサブネットに2台、Webサーバー(Apache)を起動
  • Application Load Balancer(以下、ALB)：パブリックサブネットに配置、EC2 をターゲットにHTTPを転送
  • NAT ゲートウェイ：プライベートサブネットからの外部通信用
  • インターネットゲートウェイ：ALBのインターネットアクセス

動作確認

構築後、以下の動作確認を行います。

  • Webブラウザからのアクセス：ブラウザからALB のDNS名にアクセスし、「Hello World!　＜Hostname＞」 が表示されること
  • SSMによるEC2への接続：管理コンソールから接続可能なこと
  • EC2から外部への通信：EC2へ接続後、外部へ通信が可能であること

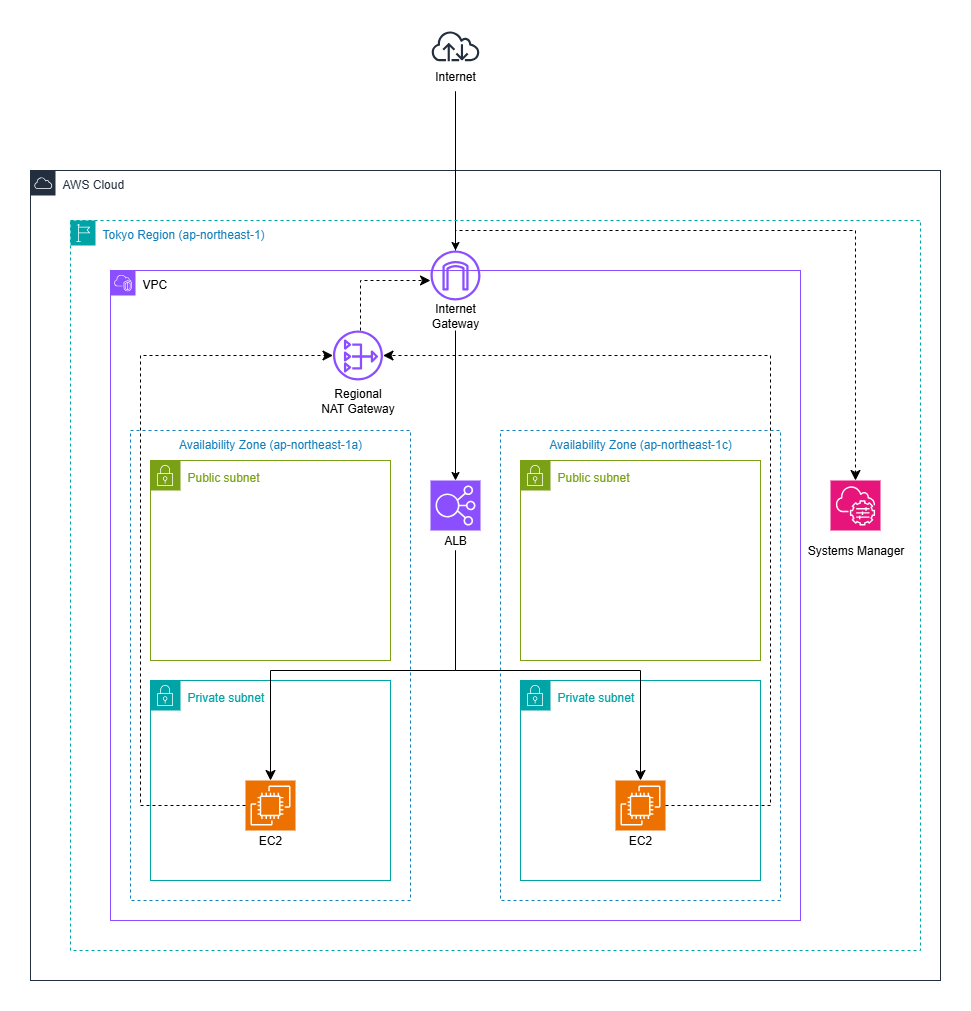

構成図


手順

  1. 作業用EC2にログイン後、作業用ディレクトリに移動します。
    $ cd terraform-dev/

  2. 移動したディレクトリを以下のようなファイル構成にします。
    terraform-dev/
├── provider.tf
├── vpc.tf
├── ec2.tf
└── alb.tf

  3. provider.tfファイル内に以下を記述して保存します。
    ここを押すと展開します
     provider "aws" {
  region  = "ap-northeast-1"
  // AWS CLIの認証プロファイル名を指定してください。
  profile = "psw-terraform"
}

  4. vpc.tfファイル内に以下を記述して保存します。
    ここを押すと展開します
     // VPC作成
resource "awsvpc" "mainvpc" {
  cidrblock           = "10.0.0.0/16"
  enablednssupport   = true
  enablednshostnames = true
  tags = {
    Name = "terraform-dev-vpc"
  }
}
// インターネットゲートウェイ作成
resource "awsinternetgateway" "igw" {
  vpcid = awsvpc.mainvpc.id
  tags = {
    Name = "terraform-dev-igw"
  }
}
// リージョナルNATゲートウェイ作成
resource "awsnatgateway" "regionalngw" {
  connectivitytype = "public"
  availabilitymode = "regional"
  vpcid            = awsvpc.mainvpc.id
  tags = {
    Name = "terraform-dev-ngw"
  }
}
// ローカルブロックでサブネットCIDRを定義
locals {
  publicsubnets = {
    az1 = {
      az   = "ap-northeast-1a"
      cidr = "10.0.1.0/24"
    }
    az2 = {
      az   = "ap-northeast-1c"
      cidr = "10.0.2.0/24"
    }
  }
  privatesubnets = {
    az1 = {
      az   = "ap-northeast-1a"
      cidr = "10.0.10.0/24"
    }
    az2 = {
      az   = "ap-northeast-1c"
      cidr = "10.0.20.0/24"
    }
  }
}
// パブリックサブネット作成
resource "awssubnet" "public" {
  foreach          = local.publicsubnets
  vpcid            = awsvpc.mainvpc.id
  cidrblock        = each.value.cidr
  availabilityzone = each.value.az
  tags = {
    Name = "terraform-dev-public-subnet-${each.value.az}"
  }
}
// プライベートサブネット作成
resource "awssubnet" "private" {
  foreach          = local.privatesubnets
  vpcid            = awsvpc.mainvpc.id
  cidrblock        = each.value.cidr
  availabilityzone = each.value.az
  tags = {
    Name = "terraform-dev-private-subnet-${each.value.az}"
  }
}
// ルートテーブル作成
resource "awsroutetable" "public" {
  vpcid = awsvpc.mainvpc.id
  route {
    cidrblock = "0.0.0.0/0"
    gatewayid = awsinternetgateway.igw.id
  }
  tags = {
    Name = "terraform-dev-public-rt"
  }
}
resource "awsroutetable" "private" {
  vpcid = awsvpc.mainvpc.id
  route {
    cidrblock     = "0.0.0.0/0"
    natgatewayid = awsnatgateway.regionalngw.id
  }
  tags = {
    Name = "terraform-dev-private-rt"
  }
}
// サブネットとルートテーブルの関連付け
resource "awsroutetableassociation" "publicassoc" {
  foreach       = awssubnet.public
  subnetid      = each.value.id
  routetableid = awsroutetable.public.id
}
resource "awsroutetableassociation" "privateassoc" {
  foreach       = awssubnet.private
  subnetid      = each.value.id
  routetableid = awsroutetable.private.id
}

  5. ec2.tfファイル内に以下を記述して保存します。
    ここを押すと展開します
     // プライベートサブネットリスト化
locals {
  privatesubnetids = values(awssubnet.private)[*].id
}
// EC2用セキュリティグループ
resource "awssecuritygroup" "websg" {
  name   = "terraform-dev-web-sg"
  vpcid = awsvpc.mainvpc.id
  ingress {
    fromport       = 80
    toport         = 80
    protocol        = "tcp"
    securitygroups = [awssecuritygroup.albsg.id]
  }
  egress {
    fromport   = 0
    toport     = 0
    protocol    = "-1"
    cidrblocks = ["0.0.0.0/0"]
  }
  tags = {
    Name = "terraform-dev-web-sg"
  }
}
// Amazon Linux2023の最新AMI取得
data "awsssmparameter" "al2023" {
  name = "/aws/service/ami-amazon-linux-latest/al2023-ami-kernel-default-x8664"
}
// webインスタンス作成（2台）
resource "awsinstance" "web" {
  count         = 2
  ami           = data.awsssmparameter.al2023.value
  instancetype = "t2.micro"
  subnetid = local.privatesubnetids[
    count.index % length(local.privatesubnetids)
  ]
  vpcsecuritygroupids = [awssecuritygroup.websg.id]
  iaminstanceprofile   = awsiaminstanceprofile.ssmprofile.name
  // ユーザーデータ指定
  userdata = <<-EOF
        //!/bin/bash
        yum update -y
        yum install -y httpd
        systemctl enable httpd
        systemctl start httpd
        /*
        Amazon Linux 2023 では SSM Agent はデフォルトでインストール・起動されていますが、念のため明示的に起動しています
        */
        systemctl enable amazon-ssm-agent
        systemctl start amazon-ssm-agent
        HOSTNAME=$(hostname)
        echo "
    Hello World!
    Hostname: $HOSTNAME
    " > /var/www/html/index.html
    EOF
  tags = {
    Name = "terraform-dev-web-ec2-${count.index + 1}"
  }
}
// IAMロール作成
resource "aws    iamrole" "ssmrole" {
  name = "terraform-dev-ssmrole"
  assumerolepolicy = jsonencode({
    Version = "2012-10-17"
    Statement = [
      {
        Effect = "Allow"
        Principal = {
          Service = "ec2.amazonaws.com"
        }
        Action = "sts:AssumeRole"
      }
    ]
  })
}
resource "awsiamrolepolicyattachment" "ssmattach" {
  role       = awsiamrole.ssmrole.name
  policyarn = "arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore"
}
resource "awsiaminstanceprofile" "ssmprofile" {
  name = "terraform-dev-ssmprofile"
  role = awsiamrole.ssmrole.name
}

  6. alb.tfファイル内に以下を記述して保存します。
    ここを押すと展開します
     // ALB用セキュリティグループ
resource "awssecuritygroup" "albsg" {
  name   = "terraform-dev-alb-sg"
  vpcid = awsvpc.mainvpc.id
  ingress {
    fromport   = 80
    toport     = 80
    protocol    = "tcp"
    cidrblocks = ["0.0.0.0/0"]
  }
  egress {
    fromport   = 0
    toport     = 0
    protocol    = "-1"
    cidrblocks = ["0.0.0.0/0"]
  }
  tags = {
    Name = "terraform-dev-alb-sg"
  }
}
// ALB作成
resource "awslb" "alb" {
  name               = "terraform-dev-alb"
  internal           = false
  loadbalancertype = "application"
  securitygroups = [
    awssecuritygroup.albsg.id
  ]
  subnets = values(awssubnet.public)[*].id
  tags = {
    Name = "terraform-dev-alb"
  }
}
// ターゲットグループ作成
resource "awslbtargetgroup" "tg" {
  name        = "terraform-dev-tg"
  port        = 80
  protocol    = "HTTP"
  targettype = "instance"
  vpcid      = awsvpc.mainvpc.id
  healthcheck {
    path                = "/"
    interval            = 30
    timeout             = 5
    healthythreshold   = 3
    unhealthythreshold = 3
  }
  tags = {
    Name = "terraform-dev-tg"
  }
}
// HTTPリスナー作成
resource "awslblistener" "http" {
  loadbalancerarn = awslb.alb.arn
  port              = 80
  protocol          = "HTTP"
  defaultaction {
    type             = "forward"
    targetgrouparn = awslbtargetgroup.tg.arn
  }
}
// EC2インスタンスをターゲットグループに登録
resource "awslbtargetgroupattachment" "web" {
  count            = 2
  targetgrouparn = awslbtargetgroup.tg.arn
  targetid        = awsinstance.web[count.index].id
  port             = 80
}

  7. 以下コマンドを順番に実行します。
    // モジュールインストール
$ terraform init


// 実行内容を確認
$ terraform plan


// 実行
$ terraform apply

  8. マネジメントコンソールを開き、構築予定のリソースが作成されていることを確認します。

動作確認

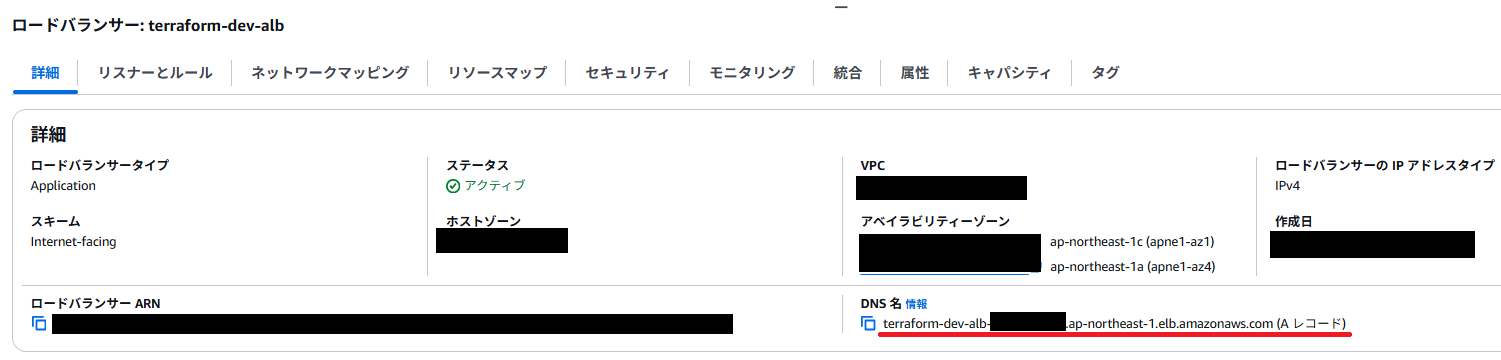

  1. EC2→ロードバランサーの順に操作し、「詳細」タブで、DNS名を確認します。 ALB-DNS.png
  2. Webブラウザ（Chromeなど）を起動し、アドレスバーに以下を入力しアクセスします。
    http://"ALBのDNS名"

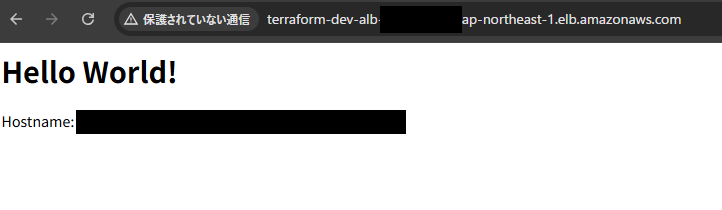

  3. 「Hello World!」 が表示されていたら成功です！ HostnameにはEC2のホスト名が表示されるようになっているので、何度かリロードしてホスト名が切り替わることも確認してみましょう！（ALBのラウンドロビン負荷分散） Hello-World!.png

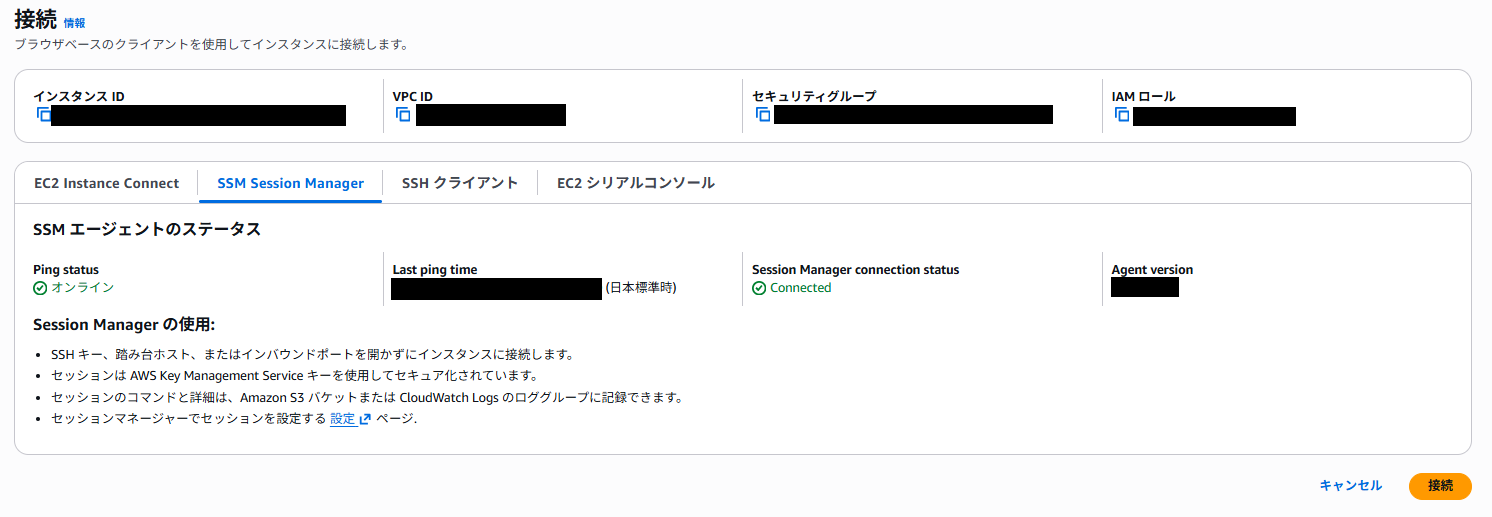

  4. 管理コンソールに戻り、対象インスタンスにチェックをいれて「接続」を押し、EC2に接続できることを確認します。 EC2-SSM.png

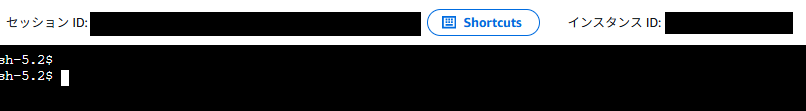

  5. コマンドラインの画面が表示されれば接続完了です！ CLI.png
  6. EC2への接続が確認できたら、以下コマンドを実行してインターネットへの接続ができることを確認します。
    #Googleドメイン名への疎通確認
$ ping google.com

  7. 上記すべての動作確認が正常であれば完了です！構築と動作確認まで問題なくできましたね！

リソース削除

構築したリソースは利用料金が発生する可能性がありますので、以下コマンドを実行して削除しましょう。
$ terraform destroy

最後に

今回は Terraform を使って、基本的なWeb構成を構築しました。

  • ALB 経由で Hello World が表示されること
  • EC2 に SSM で安全に接続できること
  • プライベートサブネットから外部通信が可能であること

これら動作をTerraformで再現できることを確認できました。
また、Auto ScalingやHTTPS化などを追加すれば、より実践的な環境にも発展させることができます!

コードによる再現性やヒューマンエラーの防止目的多くのシステムで活用されるTerraformですので、引き続き知見を深めていきたいですね！

おまけ

本題から逸れるため説明は省きましたが、本構成での NAT ゲートウェイ は、昨年11月にリリースされた リージョナルNAT Gateway で構築しています。 従来のNAT Gatewayとの比較やメリットは、AWS公式ドキュメントが参考になるのでぜひご覧ください。

自動マルチ AZ 拡張用のリージョン NAT ゲートウェイ
